Vnitřní drážkovaná trubice

Jaký je specifický účinek návrhu žebra vnitřní drážkované trubice na výkon přenosu tepla

Základní princip designu žebra vnitřní drážkované trubice

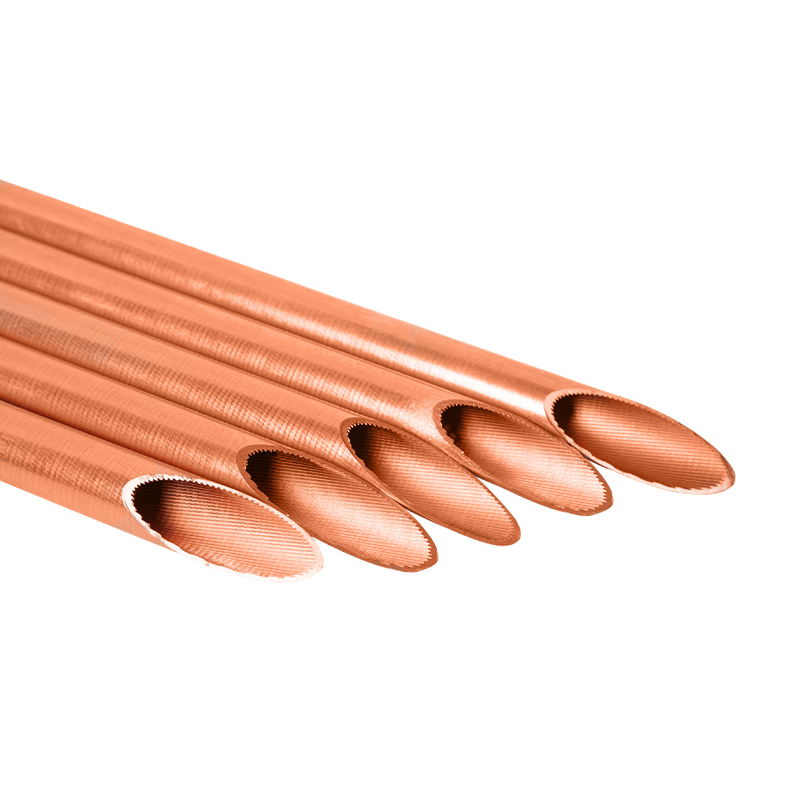

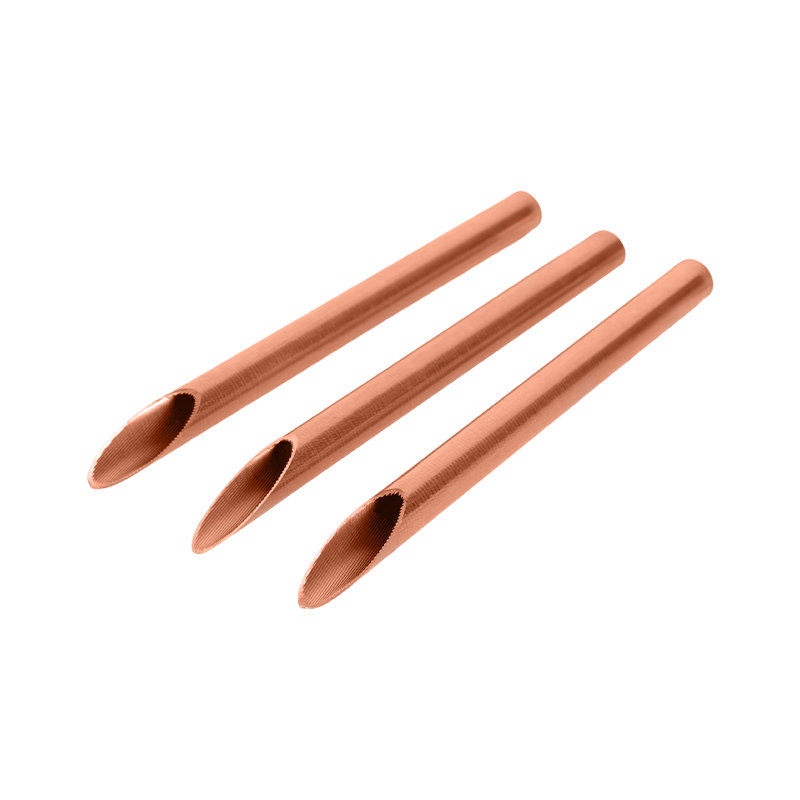

Jak název napovídá, vnitřní drážkovaná trubice je měděná trubice s běžnou strukturou žebra vyrobené na vnitřní stěně potrubí určitým procesem. Hlavní funkcí žebra je zvětšit oblast přenosu tepla ve zkumavce a stimulovat turbulentní stav tekutiny, čímž významně zlepšuje účinnost výměny tepla. Mezi parametry konstrukce žebra patří hlavně výška žebra, rozteč žebra, úhel žebra a tvar žebra, které přímo ovlivňují charakteristiky toku tekutiny a efekt výměny tepla.
Zhejiang Jingliang má kompletní výzkum a výrobní systém, který může přesně ovládat mikrostrukturu žeber. Společnost používá svou nezávisle vyvinutou technologii s vysokou přesností a dokončením k dosažení nejlepšího zápasu výšky a rozestupu žebra, což zajišťuje, že každá vnitřní drážkovaná trubice splňuje přísné standardy účinné výměny tepla.
Specifický účinek návrhu žebra na výkon přenosu tepla
Zvyšte oblast přenosu tepla a zlepšte účinnost výměny tepla
Nejpřímějším účinkem žebra je zvýšení vnitřní povrchové plochy měděné trubice. Zvýšená struktura vnitřního žebra rozšiřuje kontaktní plochu mezi stěnou trubice a tekutinou a přenáší více tepla na délku jednotku. Zhejiang Jingliang optimalizuje geometrii žebra, aby se zvýšil poměr oblasti přenosu tepla a zajistil, aby chladivo nebo jiné média mohly plně absorbovat nebo uvolňovat teplo ve zkumavce.
Podporovat turbulenci tekutin a zlepšit podmínky přenosu tepla
Tok tekutiny ve hladkých zkumavkách je většinou laminární nebo kritický tok a účinnost přenosu tepla je omezená. Konstrukce žebra vnitřní drážkované trubice může zničit laminární stav tekutiny, indukovat turbulenci a významně zlepšit koeficient přenosu tepla. Na základě simulace mechaniky tekutiny mechaniku mechaniky Zhejiang Jingliang R&D opakovaně optimalizuje úhel žebra a tvar žebra, aby dosáhl nejlepší intenzity turbulence, když tekutina prochází potrubím a snižuje odolnost proti přenosu tepla.
Snižte měřítko a prodloužit životnost zařízení
Pokud je konstrukce žebra přiměřená, může účinně snížit stagnaci tekutiny na stěně trubice, snížit riziko škálování a depozice a zajistit dlouhodobou stabilitu výměny tepla. Zhejiang Jingliang věnuje zvláštní pozornost uniformitě a zefektivnění mezery žeber během návrhu, snižuje mrtvé rohy a vířivé oblasti, zajišťuje, že cyklus údržby zařízení je prodloužen a zlepšuje ekonomickou efektivitu používání zákazníka.
Odolnost řízení toku a ztráta tlaku rovnováhy
Ačkoli žebra mohou zlepšit přenos tepla, příliš intenzivní návrh žebra může zvýšit odolnost proti tekutině, způsobit velkou ztrátu tlaku a ovlivnit celkovou účinnost systému. Zhejiang Jingliang se spoléhá na mnoho let výrobních zkušeností v kombinaci s pokročilou numerickou simulační technologií, aby upravil parametry žebra, dosáhl rovnováhy mezi přenosem tepla a ztrátou tlaku a vyhovoval potřebám různých aplikačních scénářů.

Jaké jsou technologie svařování a metody připojení vnitřních drážkovaných trubek?

Průmyslové pozadí a výzvy vnitřní drážkovaná trubice Technologie svařování
Díky své jedinečné vnitřní struktuře žebra může vnitřní drážkovaná trubice významně zlepšit efektivitu turbulence a výměny tepla tekutiny ve zkumavce. Je to však tento druh složité vnitřní povrchové struktury, která také klade vyšší požadavky na proces svařování. Svařování, jako klíčové procesní spojení ve spojení vnitřních drážkovaných trubek, souvisí nejen s těsnicí a mechanickou pevností potrubí, ale také přímo ovlivňuje celkovou provozní stabilitu a životnost systému.
Od svého založení v roce 1994 se Zhejiang Jingliang Copper-Tube Products Co., Ltd zaměřila na výzkum a vývoj a výrobu produktů měděných trubek. Má kompletní průmyslový řetězec tavení, vytlačování, kresby, dokončení válcování, žíhání atd., Který zajišťuje vysokou kvalitu základních materiálů vnitřní drážkované trubice a poskytuje pevný základ pro stabilitu procesu svařování.
Hlavní typy technologií svařování pro vnitřní drážkované trubice
Argon Arc Welding (svařování TIG)
Svařování Arg Arc se široce používá ve spojení vnitřních trubek měděných žebrů kvůli jeho kontrolovatelnému svařovacímu vstupu tepla, vysoké kvality svaru a široké škály aplikací. Zhejiang Jingliang používá automatizované svařovací zařízení Arg Arc k zajištění uniformity a bez vad, což je zvláště vhodné pro připojení měděných trubic kondenzátoru a výparníku v chladicích systémech.
Pájení (připojení pájky)
Technologie pájení dosahuje připojení mědi při nižší teplotě, což může účinně chránit strukturu vnitřního žebra před poškozením. Zhejiang Jingliang vybírá kovy plnicího plniva na bázi stříbra nebo mědi podle různých průměrů potrubí a použije prostředí, aby zajistila odolnost proti těsnění a korozi spojovacích částí a je široce používána v sestavovacím procesu klimatizace a chladicího zařízení.
Laserové svařování
Jako špičková svařovací technologie má laserové svařování výhody vysoké hustoty energie, malé zóny zasažené do tepla a úzkých svarů. Zhejiang Jingliang zavádí inteligentní svařovací zařízení s laserem, aby se zlepšila účinnost svařování a kvalitu vnitřních drážkovaných trubek, aby splňovaly přísné požadavky špičkových zákazníků pro výkonnost produktu.
Svařování odporu
Svařování odporu uses resistance heat as a heat source, has a fast welding speed, stable process, and is suitable for mass production. Relying on its strong production capacity and technical advantages, Zhejiang Jingliang uses resistance welding technology to achieve fast and efficient connection of inner grooved tubes.
Profesionální aplikace metod připojení vnitřního drážkového trubice
Metoda připojení vnitřní drážkované trubice přímo ovlivňuje celkovou účinnost instalace a výkon tepelného výměníku. Zhejiang Jingliang poskytuje řadu řešení připojení podle specifických aplikací a požadavků na návrh:
Přímé připojení svařování
Přímé připojení svařování is suitable for piping systems that require high strength and good sealing. Zhejiang Jingliang's inner grooved tubes are strictly controlled by welding process to ensure that there is no leakage at the connection, and are often used for the assembly of condenser and evaporator copper tubes.
Připojení příruby
Připojení příruby is easy to disassemble and maintain, suitable for large equipment and systems. Zhejiang Jingliang ensures the tightness and welding quality between the inner grooved tube and the flange through precise processing to meet the use requirements of high-pressure systems.
Rychlé připojení
V reakci na potřeby moderního rychlého shromáždění se Zhejiang Jingliang vyvinula a poskytla řadu standardizovaných konektorů rychlého připojení, které se používají v klimatizačních a chladicích systémech s vnitřními drážkovanými zkumavkami, což výrazně zkrátí instalační cyklus a zlepšuje účinnost konstrukce na místě.
Kombinace svařování a mechanického připojení
V některých zvláštních prostředích může Zhejiang Jingliang poskytnout metodu hybridní připojení kombinující svařování a mechanické připojení podle potřeby zákazníka k dosažení strukturální stability a snadné údržby.
