Přípojnice z měděných trubek: Jak „tichá revoluce“ v přenosu energie nově definuje účinnost energetické infrastruktury?

Podtitul: Zatímco tradiční pravoúhlé přípojnice zabírají značný prostor a vykazují značné ztráty v rozvodnách ultravysokého napětí, dutá trubková přípojnice z měděných trubek – se 40% snížením odporu střídavého proudu a 60% zlepšením účinnosti odvodu tepla – se tiše stává klíčovým faktorem globálního energetického přechodu. Proč tento specializovaný produkt, který představuje pouze 3 % celkové poptávky po měděných trubkách, dosahuje 200% ročního růstu v novém energetickém sektoru?

Posun technologického paradigmatu: Od „pevného vedení“ k „trojrozměrnému přenosu výkonu“

V roce 2025 pohání modernizace globální energetické infrastruktury explozivní růst měděná trubka přípojnicový trh. Přestože tato kategorie představuje pouze 2–3 % celkové poptávky po měděných trubkách, její využití v rozvodnách ultravysokého napětí, datových centrech a nových energetických elektrárnách roste ročně o více než 200 %. Ve srovnání s tradičními obdélníkovými přípojnicemi je hlavní konkurenceschopnost přípojnice z měděných trubek spočívá ve fyzikálních výhodách jejich duté trubkové konstrukce: rozšiřuje povrch vodiče 3–5krát, zajišťuje rovnoměrné rozložení proudu podél stěny trubky, snižuje koeficient kožního efektu pod 0,8 a snižuje střídavý odpor o 40 % ve srovnání s pravoúhlými přípojnicemi stejného průřezu.

Tato strukturální revoluce přímo řeší bolestivá místa přenosu ultravysokého proudu. V plynem izolovaném rozvaděči 750 kV (GIS) může přípojnice z měděných trubek Φ100 × 5 mm přenášet proud 4000 A s proudovou hustotou pouze 2,68 A/mm². Naproti tomu ekvivalentní pravoúhlé přípojnice vyžadují více naskládaných vrstev , což vede ke zvýšení ztráty o více než 30 %. Ještě důležitější je, že mechanická pevnost přípojnic z měděných trubek je čtyřikrát větší než u pravoúhlých přípojnic. Při působení zkratového proudu 50 kA dosahuje závěsné rozpětí 9 metrů a podepřené rozpětí se rozprostírá na 13 metrů, což výrazně snižuje potřebu ocelových konstrukcí rozvodny.

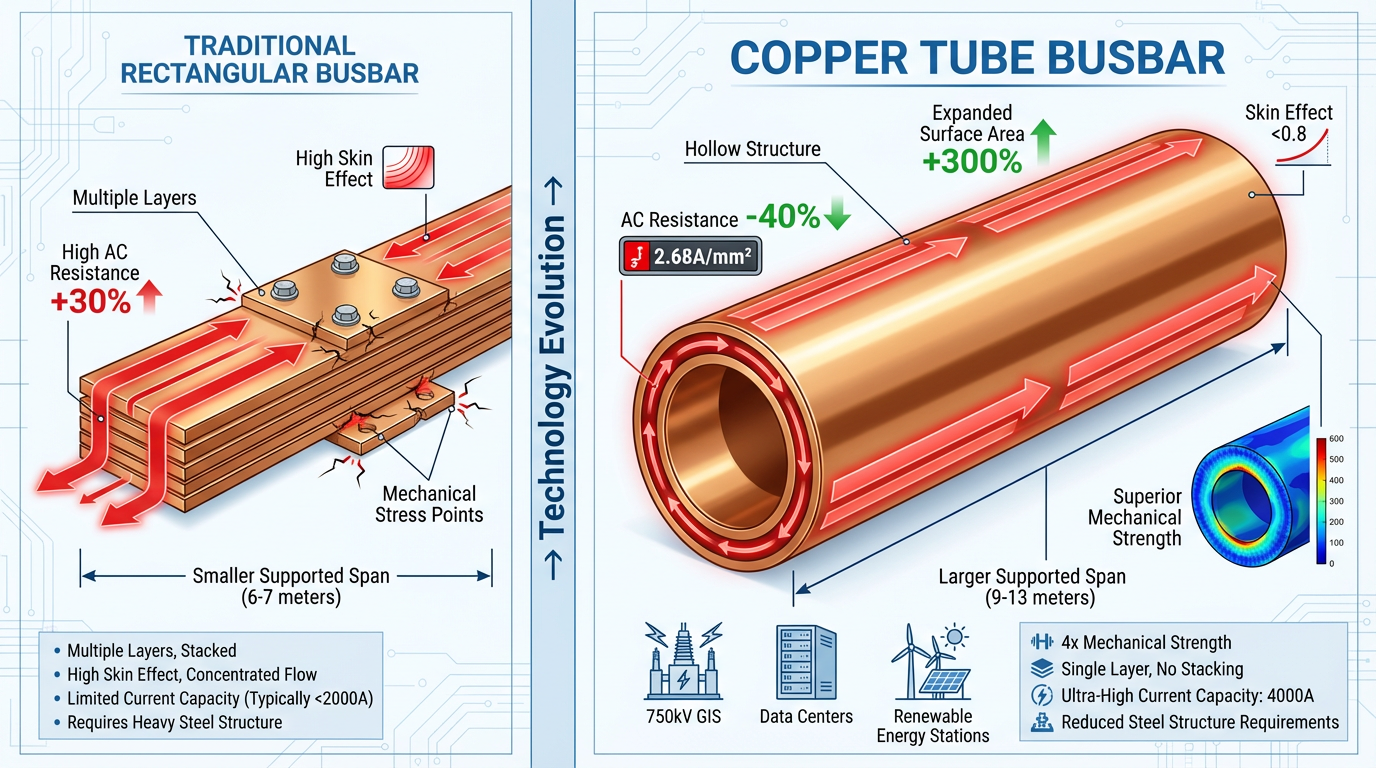

(Tento obrázek byl vytvořen AI.)

Tabulka: Porovnání výkonu přípojnic z měděných trubek vs. tradičních obdélníkových přípojnic (2025)

Rozšíření aplikačního scénáře: Od tradiční energie k novým energetickým hranicím

Hodnota přípojnic z měděných trubek se v novém energetickém sektoru nově definuje. In stejnosměrný proud ultravysokého napětí (HVDC) přenos, nahrazení tradičních kabelů plně izolovanými přípojnicemi z měděných trubek v konvertorových stanicích ±800 kV snižuje systémové ztráty o 18 % a roční provozní náklady o 4 miliony juanů. Tato výhoda je zvláště výrazná při přenosu na dlouhé vzdálenosti: na vzdálenosti přesahující 100 kilometrů může výhoda odolnosti přípojnic z měděných trubek snížit celkové náklady životního cyklu o více než 25 %.

V nových energetických elektrárnách se objevují ještě revolučnější aplikace. V posilovací stanici 330 kV v Gansu Jiuquan Wind Power Base fungují přípojnice z měděných trubek stabilně v extrémních mrazech -40 °C. Jejich povrchová úprava odolná vůči UV záření prodlužuje životnost venkovních kabelů na 30 let, což daleko překračuje 15letý cyklus tradičních kabelů. Ve fotovoltaických elektrárnách zvyšuje modulární konstrukce přípojnic z měděných trubek účinnost instalace o 50 %, což je činí zvláště vhodnými pro rychle rozmístitelné projekty distribuované energie.

Další oblastí růstu je železniční doprava. Poté, co Shanghai Metro Line 14 přijala přípojnice z měděných trubek Φ120 × 8 mm, účinnost trakčních měničů vzrostla na 98,5 % a spotřeba energie vlaku se snížila o 7 %. jejich odolnost proti vibracím snižuje poruchovost kontaktů o 90 %, což výrazně zvyšuje provozní spolehlivost. Rozšíření těchto aplikačních scénářů povyšuje přípojnice z měděných trubek z pouhých vodivých materiálů na hlavní determinanty energetické účinnosti systému.

Materiálové inovace: Udržitelné průlomy od „spotřeby zdrojů“ po „snížení a efektivitu“

Tváří v tvář problému nedostatku zdrojů mědi dosahuje toto odvětví „snížení mědi a zvýšení účinnosti“ prostřednictvím strukturálních inovací. Použití měděné trubky Φ28 × 3 mm k nahrazení 20 mm pevné měděné tyče snižuje spotřebu mědi o 33 % při požadavku na proud 630 A při zachování tepelné stability. Přípojnice z měděných trubek s gradientní tloušťkou stěny vyvinutá jedním podnikem dále snižuje spotřebu materiálu prostřednictvím centrální tenkostěnné konstrukce, která snižuje spotřebu mědi o 22 % a náklady o 15 % za podmínek 10 kV/3150A.

Ekologické výrobní technologie také urychlují jejich aplikaci. Systém vodního chlazení Jiangxi Naile Copper s uzavřenou smyčkou snižuje spotřebu vody v procesu výroby přípojnic z měděných trubek z 28 metrů krychlových na tunu na 16 metrů krychlových na tunu, což představuje snížení o 43 %. Mezitím Guangdong Longfeng Precision Copper Tube využívá technologii průmyslového internetu 5G k vybudování továrny na digitální dvojče, optimalizuje spotřebu energie v reálném čase a snižuje celkovou spotřebu energie na jednotku produktu o 30 %. Tyto inovace nejen snižují výrobní náklady, ale také pomáhají produktům získat nárok na výjimky v rámci mechanismu EU pro úpravu uhlíkových hranic (CBAM), čímž se zvyšuje mezinárodní konkurenceschopnost.

Inteligentní upgrade: Funkční vývoj od „pasivního vedení“ k „aktivnímu řízení“

Nejmodernější inovace se odehrávají v oblasti inteligence. Inteligentní přípojnice z měděných trubek integrované s optickými vláknovými senzory mohou monitorovat teplotu, napětí a částečné vybití v reálném čase. Po nasazení v ocelářském podniku dosáhly 92% přesnosti předpovědi poruch zařízení a snížily neplánované prostoje o 65 %. Tato inteligentní transformace posouvá přípojnice z měděných trubek z pasivních vodivých součástí na uzly aktivního řízení energie.

Technologie digitálního dvojčete tuto hodnotu dále umocňuje. Vytvořením virtuálních modelů přípojnic z měděných trubek a simulací jejich výkonu za různých provozních podmínek mohou podniky poskytnout včasné varování před potenciálními poruchami. V jednom projektu datového centra tato prediktivní údržba snížila provozní náklady o 40 % a zvýšila spolehlivost systému na 99,999 %. Se zavedením algoritmů AI mohou inteligentní přípojnice z měděných trubek dokonce automaticky upravovat provozní parametry pro optimalizaci distribuce energetické účinnosti celého energetického systému.

Budoucí trendy: Nové hranice v supravodivé technologii a systémové integraci

Technologie přípojnic z měděných trubek nové generace postupuje směrem k průlomům v oblasti supravodivosti. Měděná supravodičová kompozitní přípojnice vyvinutá německým institutem Maxe Plancka dosahuje přenosu výkonu s nulovým odporem při -196 °C v kapalném dusíku, čímž pětinásobně zvyšuje proudovou hustotu. Přestože je nákladná, ukazuje aplikační potenciál ve specifických scénářích s vysokou hodnotou. Praktičtější novinkou je kompozitní materiál z karbidu křemíku hliníku, který má 1,5krát vyšší tepelnou vodivost než měď a pouze jednu třetinu své hmotnosti a již se testuje v některých nových energetických aplikacích.

Dalším klíčovým směrem je systémová integrace. Energetické oddělení Tesly vyvinulo integrovanou přípojnici „cooling-conduction“, která kombinuje funkce odvádění tepla a přenosu energie, snižuje objem přeplňování elektromobilů o 40 % a zvyšuje účinnost nabíjení o 30 %. Tato mezifunkční integrace představuje budoucí směřování přípojnic z měděných trubek – již to nejsou jednofunkční vodivé komponenty, ale hlavní nosiče komplexních energetických řešení.

Energetická revoluce tiché infrastruktury

Vzestup přípojnice z měděných trubek představuje tichou revoluci v sektoru energetické infrastruktury: zatímco pozornost průmyslu se soustředí na hvězdné technologie, jako je fotovoltaika a větrná energie, tato zdánlivě tradiční nika tiše zvyšuje základní úroveň účinnosti celého energetického systému prostřednictvím vědy o materiálech a strukturálních inovací. Během příštích pěti let, jak se zrychluje globální energetický přechod, si trh s přípojnicemi s měděnými trubkami udrží roční tempo růstu přes 25 %, čímž se stane nejslibnějším bodem růstu zisku v odvětví měděných trubek.

Pro podniky již klíč ke konkurenci nespočívá pouze v kontrole nákladů, ale ve schopnosti poskytovat systémová řešení – integrace materiálové inovace , inteligentní řízení a aplikační scénáře hluboce poskytovat komplexní řešení pro zvýšení energetické účinnosti. Jak uvedl jeden odborník z oboru: "Budoucí vítězové nebudou společnosti prodávající měděné trubky, ale společnosti prodávající "efektivitu".
