Přípojnice z měděných trubek: Tichá revoluce v infrastruktuře přenosu energie

Podtitul: Jak duté trubkové vodiče nově definují účinnost v energetických systémech, zatímco tradiční řešení se potýkají s omezením prostoru a výkonu.

Technologická transformace: Od pevných vodičů k trojrozměrnému přenosu energie

Globální modernizace energetické infrastruktury vyvolává bezprecedentní poptávku měděná trubka přípojnice. I když představují pouze 2 %–3 % celkové poptávky po měděných trubkách, zaznamenávají tyto produkty roční růst přesahující 200 % v aplikacích, jako jsou rozvodny ultravysokého napětí, datová centra a nové energetické elektrárny. Hlavní výhoda spočívá v jejich dutá trubková konstrukce , který rozšiřuje povrch vodiče 3-5krát, zajišťuje rovnoměrné rozložení proudu podél stěny trubky, snižuje koeficient kožního efektu pod 0,8 a snižuje střídavý odpor o 40 % ve srovnání s pravoúhlými přípojnicemi o ekvivalentní ploše průřezu.

Tato strukturální inovace řeší kritické výzvy v oblasti vysokoproudých přenosů. V plynem izolovaném rozvaděči (GIS) 750 kV může přípojnice z měděných trubek Φ100 × 5 mm přenášet proud 4 000 A s hustotou pouhých 2,68 A/mm², zatímco ekvivalentní pravoúhlé přípojnice vyžadují vícenásobné vrstvení, což zvyšuje ztráty o více než 30 %. Ještě důležitější je, že mechanická pevnost přípojnic z měděných trubek dosahuje čtyřnásobku pevnosti pravoúhlých přípojnic, což umožňuje zavěšení rozpětí 9 metrů a podepřené rozpětí dosahující až 13 metrů při nárazu zkratového proudu 50 kA, což podstatně snižuje požadavky na ocelovou konstrukci rozvodny.

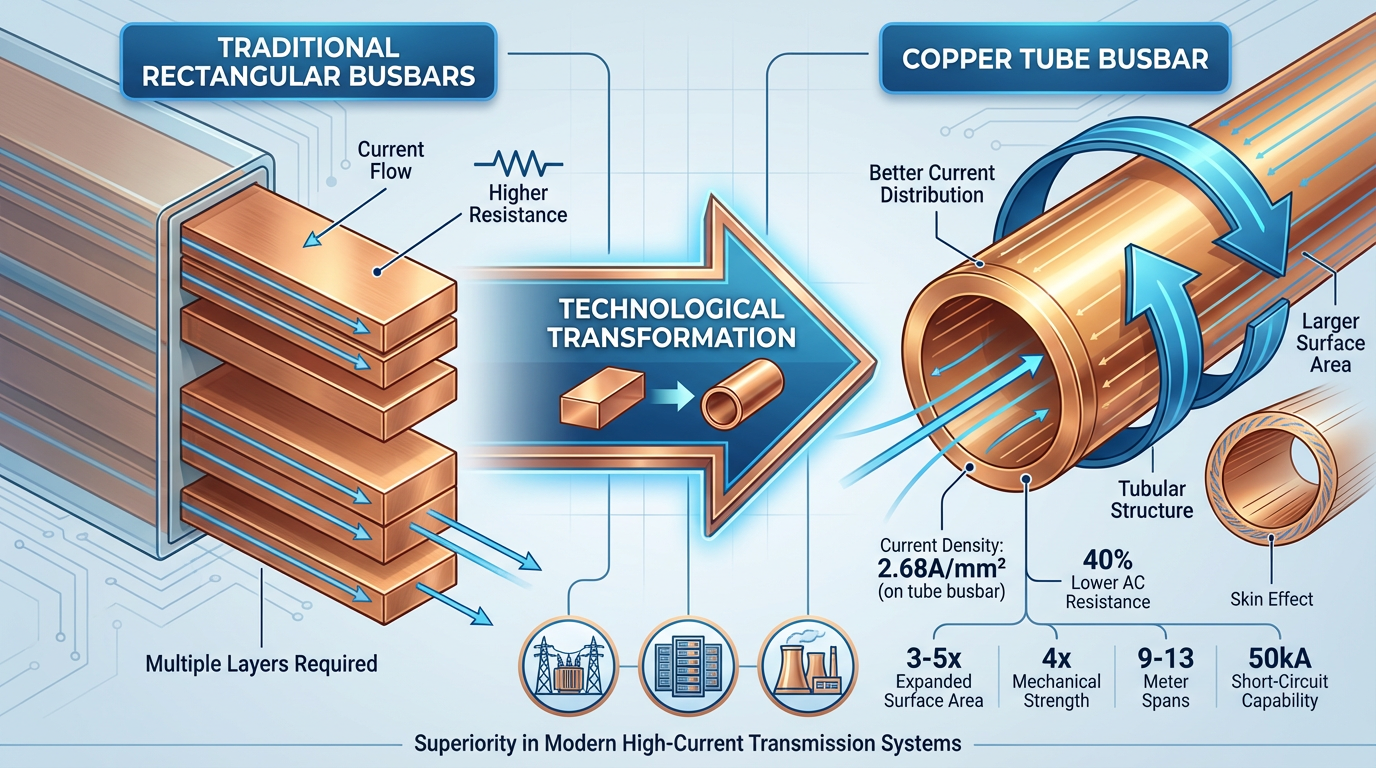

(Tento obrázek byl vytvořen AI.)

Tabulka: Srovnání výkonu přípojnic z měděných trubek vs. tradičních obdélníkových přípojnic (2025)

Inovace materiálu: Pokročilé slitiny a udržitelná výroba

Výkonnostní převaha přípojnic z měděných trubek pramení z průlomových objevů ve vědě o materiálech. Nové měděno-stříbrná a slitiny mědi a chrómu zachovat vodivost a zároveň zvýšit pevnost o 30 %, což umožňuje tenčí stěny a úsporu materiálu až 25 %, aniž by došlo ke snížení výkonu. Tyto pokročilé materiály umožňují provoz při teplotách od -196 °C do 250 °C, díky čemuž jsou vhodné pro extrémní prostředí od kryogenních aplikací až po průmyslová prostředí s vysokou teplotou.

Udržitelné výrobní procesy mění ekonomiku výroby. Moderní zařízení využívají systémy vodního chlazení s uzavřeným okruhem, které snižují spotřebu vody z 28 metrů krychlových na tunu na 16 metrů krychlových na tunu, což představuje snížení o 43 %. Integrace technologií 5G a průmyslového internetu umožňuje optimalizaci energie v reálném čase a snižuje celkovou spotřebu energie na jednotku produktu o 30 %. Tato vylepšení nejen snižují výrobní náklady, ale také pomáhají produktům získat nárok na výjimky v rámci mechanismů, jako je mechanismus EU pro úpravu uhlíkových hranic (CBAM).

Aplikační spektrum: Od tradiční energie po nové energetické hranice

Hodnotová nabídka přípojnic z měděných trubek je nově definována napříč mnoha sektory. Při přenosu stejnosměrného proudu ultravysokého napětí ±800 kV měnírny používající plně izolované přípojnice z měděných trubek vykazují systémové ztráty snížené o 18 %, přičemž roční úspory provozních nákladů dosahují 4 miliony USD. Tato výhoda je zvláště výrazná u přenosu na dlouhé vzdálenosti, kde projekty přesahující 100 kilometrů těží ze snížení nákladů životního cyklu o 25 % nebo více.

Sektor obnovitelných zdrojů energie představuje obzvláště slibnou hranici. V aplikacích na větrné farmy prokazují přípojnice z měděných trubek spolehlivý provoz při -40 °C, s povlaky odolnými proti UV záření prodlužující životnost venkovních zdrojů na 30 let – dvojnásobek 15letého cyklu tradičních kabelů. Ve fotovoltaických elektrárnách urychlují modulární konstrukce instalaci o 50 %, což se ukazuje jako zvláště cenné pro rychle realizovatelné projekty distribuované energie. Železniční doprava představuje další růstový vektor, přičemž systémy jako Shanghai Metro Line 14 dosáhly účinnosti trakčního měniče 98,5 % a snížení spotřeby energie vlaku o 7 % po přijetí přípojnic z měděných trubek Φ120 × 8 mm.

Regionální krajina: Globální variace v přijímání a inovacích

Globální trh přípojnic z měděných trubek vykazuje zřetelné regionální charakteristiky. Evropa si udržuje vedoucí postavení ve špičkových aplikacích, přičemž němečtí výrobci drží 60 % trhu trubek s vysokou čistotou. Severní Amerika se zaměřuje na letecké a obranné aplikace, kde specializované slitiny splňují extrémní požadavky na výkon. Mezitím čínské společnosti významně pokročily v segmentech, jako jsou nikl-měděné trubky B10 pro námořní účely, a získaly 25 % podílu na celosvětovém trhu.

Toto geografické rozložení odráží různé konkurenční výhody. Evropská dominance v prémiových segmentech pramení z dlouhodobých odborných znalostí v oblasti přesné výroby, zatímco silné stránky Severní Ameriky jsou v souladu s jejím vyspělým leteckým průmyslem. Vzestup Číny těží z integrovaných průmyslových klastrů, které kombinují upstream tavení, střední zpracování a následné aplikace, což snižuje cykly výzkumu a vývoje o 30 % a náklady o 20 %.

Budoucí směry: Chytré systémy a materiály nové generace

Budoucí vývoj přípojnic z měděných trubek směřuje k větší inteligenci a funkčnosti. Integrace optických senzorů umožňuje monitorování teploty, napětí a částečného vybití v reálném čase, přičemž některé průmyslové aplikace dosahují 92% přesnosti v predikci poruch zařízení a snižují neplánované prostoje o 65 %. Tato transformace povyšuje přípojnice z měděných trubek z pasivních vodivých prvků na uzly aktivního řízení energie.

Materiály nové generace slibují další průlomy. Kompozity měď-grafen prokazují tepelnou vodivost pětkrát vyšší než čistá měď při jedné čtvrtinové hmotnosti, zatímco supravodivé varianty pracující při teplotách kapalného dusíku -196 °C nabízejí přenos energie s nulovým odporem. Ačkoli ještě nejsou komerčně životaschopné v měřítku, tyto pokročilé materiály ukazují na budoucnost, kde by přípojnice z měděných trubek mohly zaznamenat snížení hmotnosti o 60 % při současném zlepšení výkonu.

Systémová integrace představuje další klíčový směr. Kombinované integrované přípojnice chlazení a vedení, které spojují odvod tepla s funkcemi přenosu energie, mohou snížit počet konektorů o 30 % a zároveň zvýšit hustotu energie. Tento přístup je příkladem přechodu odvětví od výroby komponent k poskytování integrovaných řešení.
