Dokonalý průvodce měděnými trubkami TP2: Vlastnosti, aplikace a průmyslové standardy

Část 1: Úvod do měděných trubek TP2

1.1 Definice TP2 měď: Průmyslový staard

TP2 Copper je fosfneboem deoxidovaná měď s vysokým obsahem zbytkového fosfnebou. V oblasti metalurgie je klasifikován podle čínského standardu GB/T 1527 , který je funkčně ekvivalentní mezinárodně uznávanému ASTM C12200 (Cu-DHP) .

Písmeno „P“ v TP2 znamená fosfor , který se přidává během procesu tavení k odstranění kyslíku. „Deoxidací“ mědi výrobci vytvářejí materiál, který je výrazně spolehlivější pro průmyslové aplikace než standardní čistá měď, zejména pokud jde o teplo a svařování.

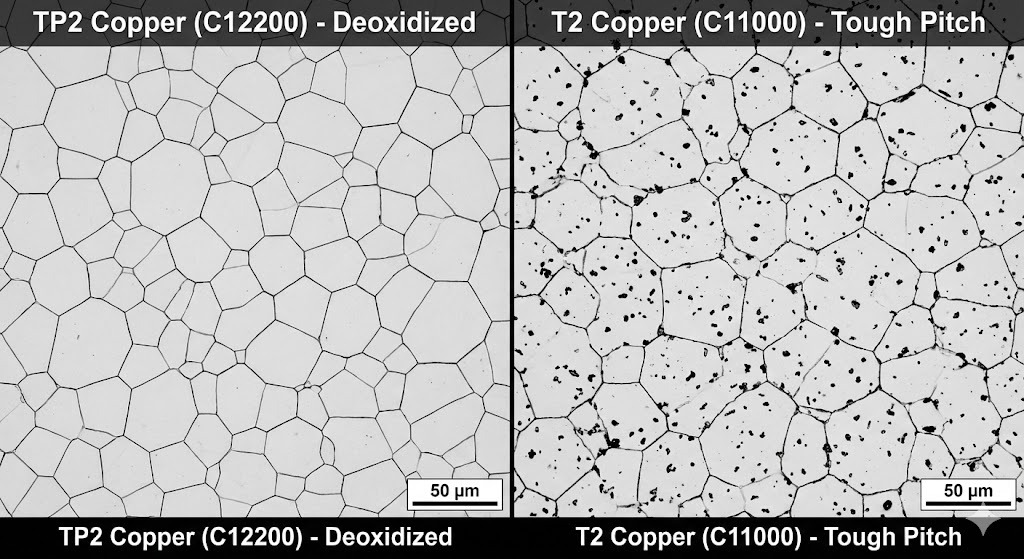

1.2 Význam: Proč záleží na deoxidované mědi

Primární význam mědi TP2 spočívá v jejím svařitelnost . Tradiční „houževnatá“ měď (jako T2) obsahuje stopová množství kyslíku. Když se T2 zahřívá nebo svařuje v atmosféře bohaté na vodík, trpí „vodíkovým křehnutím“, což vede k mikroskopickým trhlinám a strukturálnímu selhání.

TP2 tento problém řeší. Protože se fosfor již spojil s kyslíkem a odstranil jej, lze měděné trubky TP2 bezpečně pájet a svařovat a zajistit tak těsné spoje. To z něj dělá „zlatý standard“ pro systémy, které musí po desetiletí udržet vysokotlaké plyny nebo kapaliny.

1.3 TP2 vs. TP1: Krátké srovnání

Zatímco oba jsou fosfor-deoxidované, volba mezi nimi často závisí na kompromisu mezi nimi tepelná/elektrická vodivost and spolehlivost spojování :

• TP1 (nízký obsah fosforu): Obsahuje méně fosforu (0,005 % až 0,012 %). Nabízí vyšší vodivost, ale je o něco citlivější při složitých svařovacích procesech.
• TP2 (vysoký fosfor): Obsahuje více fosforu (0,013 % až 0,050 %). Je to preferovaná volba pro HVAC a chladicí průmysl protože jeho vynikající svařovací výkon převáží mírný pokles vodivosti.

1.4 Běžná použití a odvětví

Měděné trubky TP2 jsou „oběhovým systémem“ moderní infrastruktury. Díky své jedinečné kombinaci odolnosti proti korozi a tepelné účinnosti jsou nepostradatelné v:

• HVAC/R (topení, ventilace, klimatizace a chlazení): Používá se pro vedení chladiva a spirály výparníku/kondenzátoru.
• Instalatérství a plyn: Bezpečná přeprava pitné vody a medicinálních plynů.
• Síla a energie: Výměníky tepla v elektrárnách a chladicích systémech pro hardware z obnovitelných zdrojů energie.
• Automobilový průmysl: Stále častěji se používá v systémech tepelného managementu baterií elektrických vozidel (EV).

Část 2: Normy a specifikace

Při nákupu nebo specifikaci měděných trubek TP2 je pro zajištění kvality nezbytné použít správnou mezinárodní nomenklaturu.

2.1 Společné průmyslové standardy

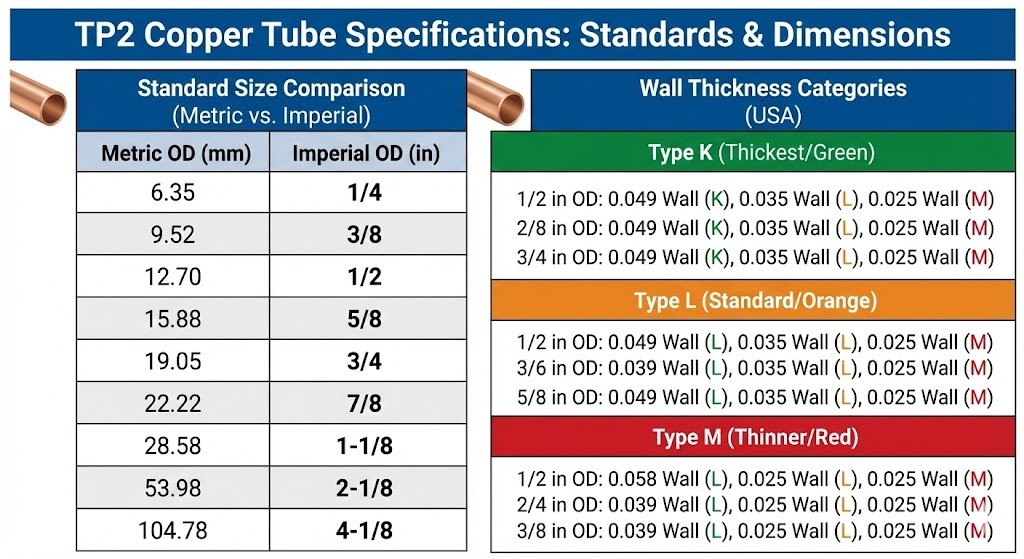

2.2 Rozměrové specifikace

Trubky TP2 jsou k dispozici v široké škále velikostí, ale obecně jsou rozděleny do kategorií:

• Vnější průměr (OD): Typicky se pohybuje od 2 mm do více než 200 mm.
• Tloušťka stěny: Od „Ultratenkých“ (0,2 mm) po „Heavy-wall“ (5 mm pro vysokotlaké průmyslové použití).
• Tolerance: Přesné trubky mají často toleranci průměru /- 0,02 mm, aby bylo zajištěno vzduchotěsné spojení s mechanickými spojkami.

Část 3: Chemické složení a fyzikální vlastnosti

3.1 Chemické složení: Úloha fosforu

Výkon mědi TP2 je dán její vysokou čistotou a přesnou kontrolou fosforu. Podle standardních specifikací (např GB/T 5231 or ASTM C12200 ), složení je přísně regulováno:

Proč rozsah 0,013 % - 0,050 %?
Pokud je obsah fosforu nižší než 0,013 %, dezoxidace může být neúplná a hrozí nebezpečí křehkých spojů během svařování. Pokud překročí 0,050 %, tepelná a elektrická vodivost výrazně klesá, čímž se snižuje účinnost výměníků tepla.

3.2 Fyzikální a mechanické vlastnosti

Měděné trubky TP2 jsou ceněné pro svou „měkkou“ pevnost – jsou dostatečně pevné, aby udržely vysoké tlaky, ale dostatečně tažné, aby je bylo možné ohýbat do složitých cívek bez praskání.

A. Pevnost v tahu a mez kluzu

Pevnost v tahu závisí na „temperu“ (tvrdosti) trubky:

• Měkký (žíhaný, M): >= 195 MPa. Vysoce flexibilní, ideální pro ruční ohýbání a těsné svitky.
• Tvrdé (H): >= 295 MPa. Pevný a pevný, používá se pro přímé potrubí ve vodovodních a průmyslových linkách.
• Mez kluzu: Typicky se pohybuje od 60 do 150 MPa v závislosti na teplotě.

B. Prodloužení

To měří schopnost materiálu natáhnout se před zlomením. Měď TP2 má typicky poměr prodloužení >= 35 % - 40 % (v žíhaném stavu). Tato vysoká tažnost umožňuje trubku roztahovat, rozšiřovat nebo pěchovat bez prasknutí.

C. Tepelná vodivost

Zatímco přidání fosforu snižuje vodivost ve srovnání s čistou mědí, TP2 stále zůstává lídrem mezi kovy:

• Tepelná vodivost: Přibližně 330 - 350 W/(m·K) při 20 °C.
• Poznámka: To je zhruba 2-3krát vyšší než u hliníku a 20krát vyšší než u nerezové oceli, a proto je preferovaným materiálem pro výparníky klimatizací.

D. Elektrická vodivost

• Elektrická vodivost: >= 70 % - 80 % IACS (International Annealed Copper Standard).
• I když je nižší než 100% IACS bezkyslíkaté mědi (C10200), je více než dostačující pro aplikace uzemnění a tepelné synchronizace, kde je také vyžadováno svařování.

3.3 Souhrnná tabulka fyzikálních konstant

Část 4: Výrobní proces měděných trubek TP2

Výroba měděných trubek TP2 je cestou od vysokoteplotního tavení k vysoce přesnému zpracování za studena. Většina prémiových trubek TP2 se vyrábí jako bezešvé trubky , což eliminuje riziko selhání svaru.

4.1 Výrobní tok krok za krokem

1. Tavení a odlévání (deoxidační fáze):
   Vysoce čistá katodová měď se taví v indukční peci. Během této fáze se do roztavené lázně přidává fosfor. Toto je kritický okamžik, kdy je odstraněn kyslík a přeměněna vsázka na měď TP2. Roztavený kov se pak odlévá do plných válcových sochorů.
2. Vytlačování (zpracování za tepla):
   Měděný blok se zahřívá a protlačuje matricí pod silným tlakem, aby se vytvořila tlustostěnná dutá skořepina. Toto „opracování za tepla“ narušuje strukturu litého zrna, čímž je kov houževnatější a jednotnější.
3. Tažení a válcování za studena:
   Aby se dosáhlo konečného průměru a tloušťky stěny, trubka prochází několika fázemi Studená kresba or Válcování za studena (Pilgering). Trubka je tažena postupně menšími průvlaky. Tento proces zvyšuje pevnost kovu prostřednictvím „pracovního zpevnění“.
4. Světlé žíhání:
   Tažení za studena činí měď tvrdou a křehkou. Pro obnovení tažnosti potřebné pro ohýbání a rozšiřování (zejména pro „měkké“ nebo „polotvrdé“ temperování) se trubky zahřívají v peci s řízenou atmosférou (obvykle dusík nebo vodík), aby se zabránilo oxidaci. Výsledkem je čistý, „světlý“ povrch.
5. Dokončení a čištění:
   Trubky se řežou na délku nebo se svíjejí. U aplikací HVAC musí být interiér chirurgicky čistý, protože jakýkoli zbytkový olej nebo prach by mohly poškodit kompresor.

4.2 Opatření pro kontrolu kvality

Aby bylo zajištěno, že trubky TP2 splňují mezinárodní standardy, jako je např ASTM B280 , výrobci používají přísné testování:

• Testování vířivými proudy: Nedestruktivní test, který využívá elektromagnetické pole k detekci neviditelných trhlin nebo důlků ve stěně trubky.
• Hydrostatické testování: Trubice je naplněna vysokotlakou kapalinou, aby bylo zajištěno, že odolá tlaku moderních chladiv (jako R-410A nebo R-32).
• Rozměrová kontrola: Přesná posuvná měřítka a laserová měřidla zajišťují stejnoměrnou tloušťku stěny – zásadní pro udržení jmenovitého tlaku.

Část 5: Klíčové vlastnosti a výhody měděných trubek TP2

Proč je TP2 „miláček průmyslu“? Jeho výhody přesahují jednoduchou vodivost.

5.1 Vynikající odolnost proti korozi

TP2 měď vytváří přirozenou ochrannou vrstvu patiny, když je vystavena povětrnostním vlivům. Na rozdíl od oceli nerezaví. V instalatérství a HVAC to znamená, že se trubice během životnosti 20–30 let snadno neztenčí ani se v ní nevytvoří „děrkové netěsnosti“.

5.2 Vysoká tepelná účinnost

Jak je uvedeno v části vlastností, tepelná vodivost TP2 je výjimečná. Ve výměníku tepla to umožňuje rychlejší přenos tepla na menší ploše, což umožňuje konstrukci kompaktních, vysoce účinných klimatizačních jednotek.

5.3 Vynikající „připojitelnost“

Protože je TP2 deoxidovaný fosforem, je to uživatelsky nejpřívětivější měď pájení a pájení . Technici mohou trubky spojovat rychle pomocí hořáku, aniž by se museli obávat, že kov zkřehne nebo že spoj selže vlivem vibrací.

5.4 Tažnost a tvárnost

Měď TP2 lze snadno ohýbat, roztahovat nebo „kovat“ bez specializovaných těžkých strojů. Tato flexibilita je zásadní pro instalaci vedení chladiva ve stísněných prostorech nebo vytváření složitých výparníkových hadů.

5,5 100% recyklovatelnost

Měď je „trvalý“ materiál. Měděné trubky TP2 lze recyklovat donekonečna bez ztráty výkonu. V éře ESG (Environmental, Social and Governance) použití mědi je udržitelnou volbou pro certifikaci zelených budov.

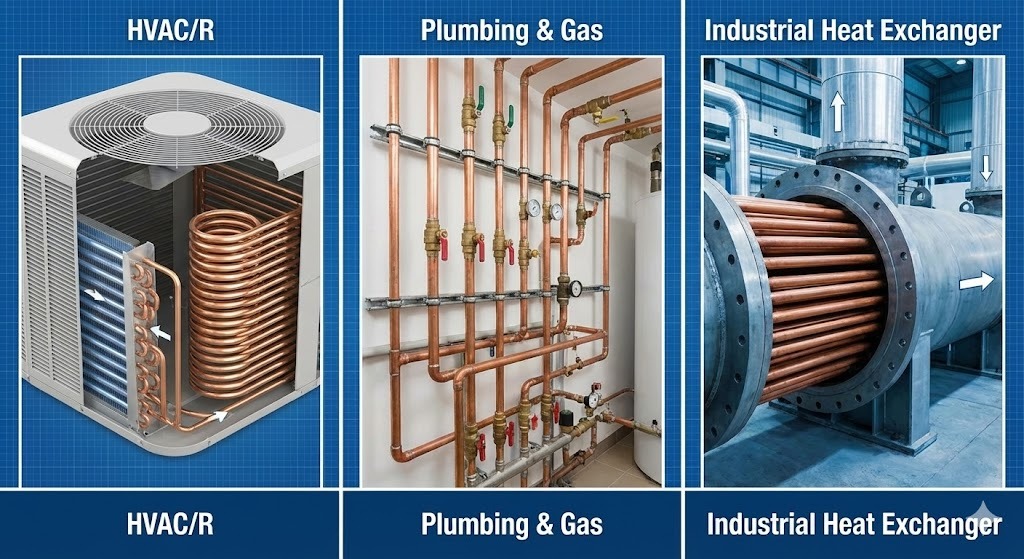

Část 6: Aplikace měděných trubek TP2 v různých odvětvích

6.1 HVAC a chlazení: Srdce systému

Toto je nejdominantnější sektor pro měď TP2. Moderní chladiva pracují při vysokých tlacích a vyžadují bezproblémovou spolehlivost, kterou poskytuje TP2.

• Klimatizace a tepelná čerpadla: Používá se pro propojení vnitřních a venkovních jednotek. Tažnost TP2 umožňuje jeho rozšíření a připojení k ventilům s nulovými úniky.
• Chlazení: Používá se v chladírenských řetězcích supermarketů a průmyslových mrazících boxech. Trubky TP2 mají často „vnitřní drážky“ (přidávají vnitřní mikrožebra), aby se dále zvětšila plocha povrchu pro přenos tepla, čímž je systém energeticky účinnější.
• Výparníky a kondenzátory: Vysoká tepelná vodivost trubky zajišťuje rychlou výměnu tepla mezi chladivem a vzduchem.

6.2 Instalatérství a rozvody vody

V mnoha luxusních obytných a komerčních budovách je měď TP2 preferovanou volbou pro vodní systémy kvůli její dlouhé životnosti a zdravotním přínosům.

• Pitná voda: Měď je přirozeně antimikrobiální, inhibuje růst bakterií, jako je Legionella .
• Odvodnění a odvětrání: Protože TP2 odolává korozi způsobené šedou vodou a drsnými mýdly, používá se pro odolné drenážní systémy, které vydrží více než 50 let.
• Plynové potrubí: Jeho schopnost zvládnout vysoký tlak a odolávat ohni (nehořlavý) z něj činí nejbezpečnější volbu pro přepravu medicinálních plynů v nemocnicích nebo zemního plynu v domácnostech.

6.3 Průmyslové a chemické aplikace

Kromě standardních budov zvládá měď TP2 „těžké zvedání“ ve výrobních závodech.

• Výměníky tepla: Používá se v olejových chladičích, parních kondenzátorech elektráren a chemickém zpracování.
• Procesní potrubí: TP2 je ideální pro přepravu kapalin, které nejsou kyselé, ale vyžadují stabilní teplotní prostředí.
• Solární kolektory: Používá se ve „stoupacích“ trubkách solárních ohřívačů vody k absorbování a přenosu solárního tepla do zásobníku vody.

6.4 Elektrické a uzemňovací aplikace

Zatímco TP2 má mírně nižší vodivost než čistá měď T2, díky své vynikající pevnosti a odolnosti proti korozi je užitečný pro specifické elektrické role:

• Zemnící tyče a objímky: Používá se k ochraně elektrických systémů před bleskem a přepětím, zejména v půdním prostředí, kde je riziko koroze.
• Konektory a konektory: Používá se v elektrických součástech pro velké zatížení, kde musí být součást připájena nebo přivařena k jiné součásti.

Část 7: Techniky spojování měděných trubek TP2

Spolehlivost měděného systému silně závisí na kvalitě jeho spojů. Protože je TP2 dezoxidovaný, nabízí nejširší škálu možností spojování bez rizika degradace materiálu.

7.1 Pájení a pájení

Toto je nejběžnější metoda pro trubky TP2 v HVAC a instalatérství.

• Pájení (měkká pájka): Používá se především v bytových vodovodech. Jedná se o přídavné kovy s bodem tání pod 450 °C.
• Pájení (tvrdá pájka): „Standard“ pro HVAC/R. Používá přídavné kovy (často na bázi stříbra) s bodem tání nad 450 °C. Odolnost mědi TP2 vůči vodíkovému křehnutí umožňuje vysokoteplotní pájení hořákem, čímž vzniká spoj, který je často pevnější než samotná trubka.

7.2 Mechanické kování

Pro prostředí, kde není povolen otevřený plamen (jako jsou zóny „bez pochodní“ v nemocnicích nebo továrnách vyspělých technologií), se používají mechanické možnosti:

• Press-fit: Nástroj nalisuje tvarovku na trubku pomocí vnitřního O-kroužku pro těsnění.
• Kompresní armatury: Používá mosaznou matici a objímku ke stlačení trubky TP2 proti fitinku. To je běžné u nízkotlakých plynových potrubí a přístrojů.

Část 8: Výhody a nevýhody TP2

Chcete-li učinit informované rozhodnutí, je užitečné podívat se na shrnutí „pro a proti“.

Výhody

• Bezpečné svařování: Vysoký obsah fosforu zabraňuje vzniku trhlin při vysokoteplotním spojování.
• Energetická účinnost: Výjimečná tepelná vodivost šetří energii při vytápění/chlazení.
• Trvanlivost: Vysoká odolnost vůči obecné korozi a vnitřnímu usazování vodního kamene.
• Antibakteriální: Přirozeně zabíjí 99,9 % bakterií do dvou hodin po kontaktu.
• Udržitelný: Plně recyklovatelné a vysoká hodnota šrotu.

Nevýhody

• Kompromis vodivosti: Jeho elektrická vodivost je nižší než T2 (čistá měď).
• Volatilita nákladů: Stejně jako všechny produkty z mědi podléhá cena kolísání globálního komoditního trhu.
• Riziko krádeže: Díky vysoké recyklační hodnotě může být nechráněné měděné potrubí cílem krádeží na staveništích.

Část 9: Údržba a péče o dlouhou životnost

I když je měď TP2 materiál „nastav a zapomeň“, dodržování těchto tipů zajišťuje, že vydrží desítky let:

1. Vyhněte se nadměrnému toku: Při pájení použijte minimální požadované množství tavidla. Přebytečné tavidlo ponechané uvnitř trubky může způsobit lokalizovanou důlkovou korozi.
2. Správná podpora: Ujistěte se, že trubky jsou podepřeny poměděnými nebo plastovými závěsy. Abyste předešli přímému kontaktu s pozinkovanou ocelí nebo železem galvanická koroze .
3. Rychlost proudění: V potrubí udržujte rychlost vody v doporučených mezích (obvykle < 1,5 m/s pro horkou vodu), aby se zabránilo erozi a korozi.
4. Čištění: U průmyslových výměníků tepla udrží vysokou rychlost přenosu tepla stěn TP2 pravidelné proplachování jemnými prostředky na odstraňování vodního kamene.

Závěr: Budoucnost měděných trubek TP2

Měděné trubky TP2 představují dokonalou rovnováhu mezi metalurgií a praktičností. Přidáním fosforu k deoxidaci mědi inženýři vytvořili materiál, který je nejen vysoce účinný při přenosu tepla, ale také neuvěřitelně spolehlivý při instalaci a spojování.

Ať už se jedná o klimatizační jednotky, které udržují naše domovy v pohodlí, vodovodní potrubí, které dodává bezpečnou vodu, nebo chladicí systémy v příští generaci elektrických vozidel, TP2 zůstává základním materiálem pro moderní řízení tepla a tekutin. Při výběru materiálu pro vysokotlaké, vysokoteplotní nebo vysoce účinné aplikace je TP2 (C12200) osvědčeným průmyslovým měřítkem.

Část 10: Často kladené otázky (FAQ)

Na závěr článku uvádíme některé z nejčastějších otázek týkajících se měděných trubek TP2:

Q1: Mohou být měděné trubky TP2 použity pro pitnou vodu?
A: Ano. TP2 (C12200) je široce používán ve vodovodních systémech po celém světě. Je přirozeně antimikrobiální a splňuje bezpečnostní normy pro pitnou vodu ve většině jurisdikcí.

Q2: Jaký je hlavní rozdíl mezi TP1 a TP2?
A: Primárním rozdílem je fosfor content . TP2 má vyšší rozsah fosforu (0,013 % až 0,050 %), díky čemuž je lepší pro náročné svařování a pájení, zatímco TP1 (0,005 % až 0,012 %) nabízí o něco lepší tepelnou/elektrickou vodivost.

Otázka 3: Proč je u aplikací HVAC preferován TP2 před T2?
A: T2 měď obsahuje stopový kyslík, který způsobuje „vodíkové křehnutí“ při svařování, což vede k prasklinám. TP2 je deoxidovaný, což znamená, že jej lze opakovaně pájet a svařovat bez ztráty strukturální integrity.

Q4: Jsou trubky TP2 kompatibilní s novými zelenými chladivy, jako je R-32?
A: Ano. Bezešvé trubky TP2 jsou navrženy tak, aby zvládly vyšší provozní tlaky spojené s moderními ekologickými chladivy za předpokladu, že je správně specifikována tloušťka stěny.

Část 11: Závěrečné shrnutí srovnání (průvodce výběrem)

Tato tabulka slouží inženýrům jako rychlý odkaz pro výběr správné třídy mědi pro jejich konkrétní projekt.
